Modul Sensor IR Inframerah Obstacle Avoidance Module Sensor Jarak Halangan Arduino

PENTING!

VIDEO UNBOXING

Untuk memastikan pengalaman belanja yang nyaman, harap lakukan video unboxing tanpa terputus saat membuka paket yang Anda terima. Video ini akan sangat membantu jika terdapat keluhan atau masalah pada produk, sehingga komplain dapat dianalisis dan diselesaikan dengan cepat. Komplain hanya akan diproses jika syarat video unboxing terpenuhi. Terima kasih atas pengertiannya!

Untuk keamanan produk anda, silahkan tambahkan pengaman bubble wrap

Agar bubble wrap ini dapat mengurangi resiko barang cacat/rusak/pecah selama di perjalanan kurir expedisi pengiriman.

Bila pembeli tidak menambahkan bubble wrap ini, penjual tidak bertanggung jawab atas kerusakan barang yang terjadi akibat kurir pengiriman.

Modul sensor inframerah ini berfungsi untuk mendeteksi keberadaan objek di depannya. Saat mendeteksi halangan, lampu indikator hijau akan menyala dan output digital (pin “OUT”) akan mengeluarkan sinyal level rendah secara terus-menerus.

Spesifikasi & Fitur

Jarak Deteksi: 2 hingga 60 cm. Jarak ini dapat diatur dengan memutar potensiometer; putar searah jarum jam untuk meningkatkan jarak, dan berlawanan arah jarum jam untuk menguranginya.

Sudut Deteksi: 35°.

Karakteristik Deteksi: Jarak deteksi sangat dipengaruhi oleh warna dan ukuran objek. Permukaan putih memiliki pantulan tertinggi (jarak deteksi terjauh), sedangkan hitam memiliki pantulan terendah (jarak deteksi terdekat). Objek yang lebih besar juga lebih mudah dideteksi pada jarak yang lebih jauh.

Konektivitas: Output digital (OUT) dapat dihubungkan langsung ke pin I/O mikrokontroler atau menggerakkan relay 5V.

Komponen Utama: Menggunakan komparator LM393 untuk stabilitas operasional.

Catu Daya: Mendukung tegangan 3-5V DC.

Instalasi: Dilengkapi dengan lubang sekrup 3mm untuk memudahkan pemasangan.

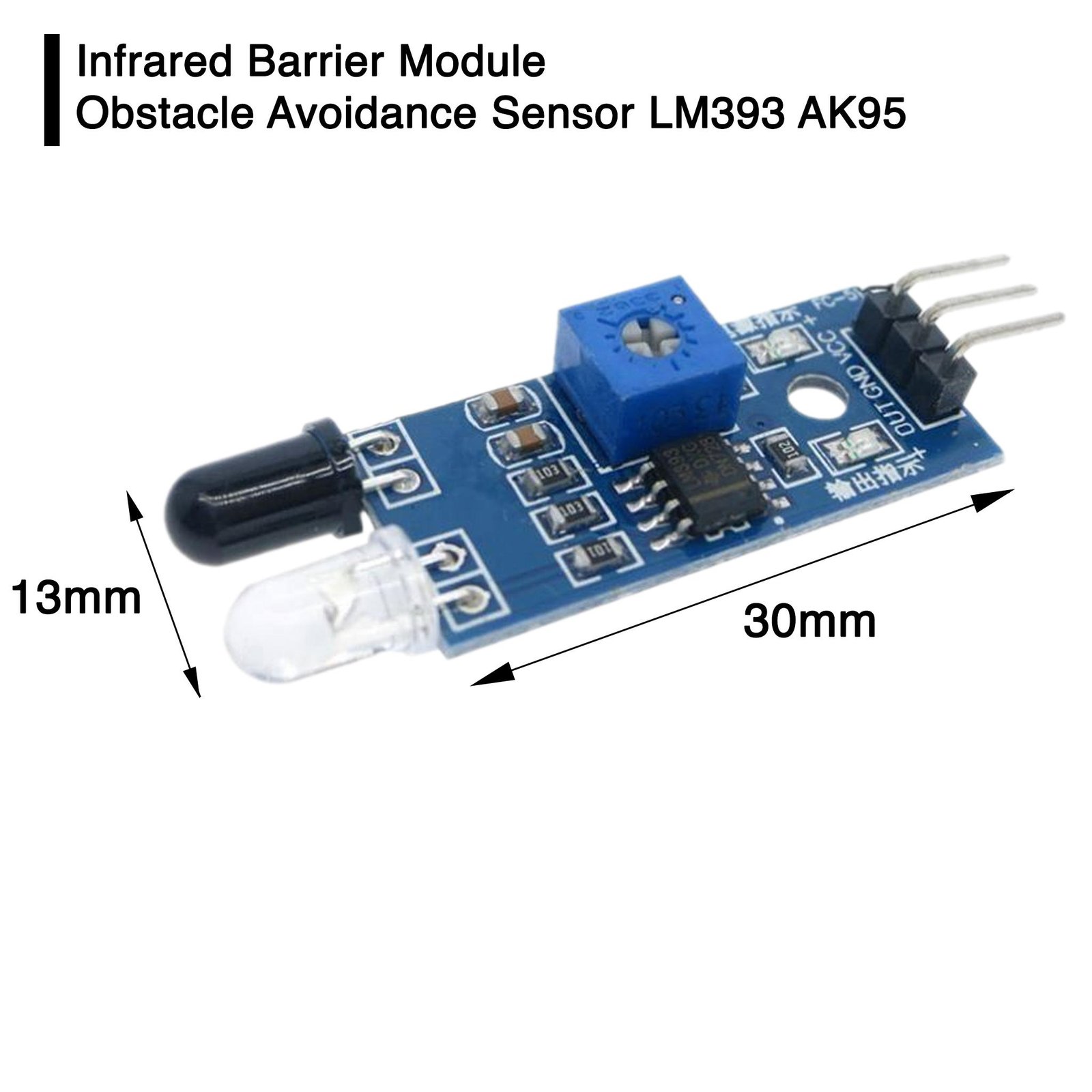

Dimensi: 3,1 cm x 1,5 cm.

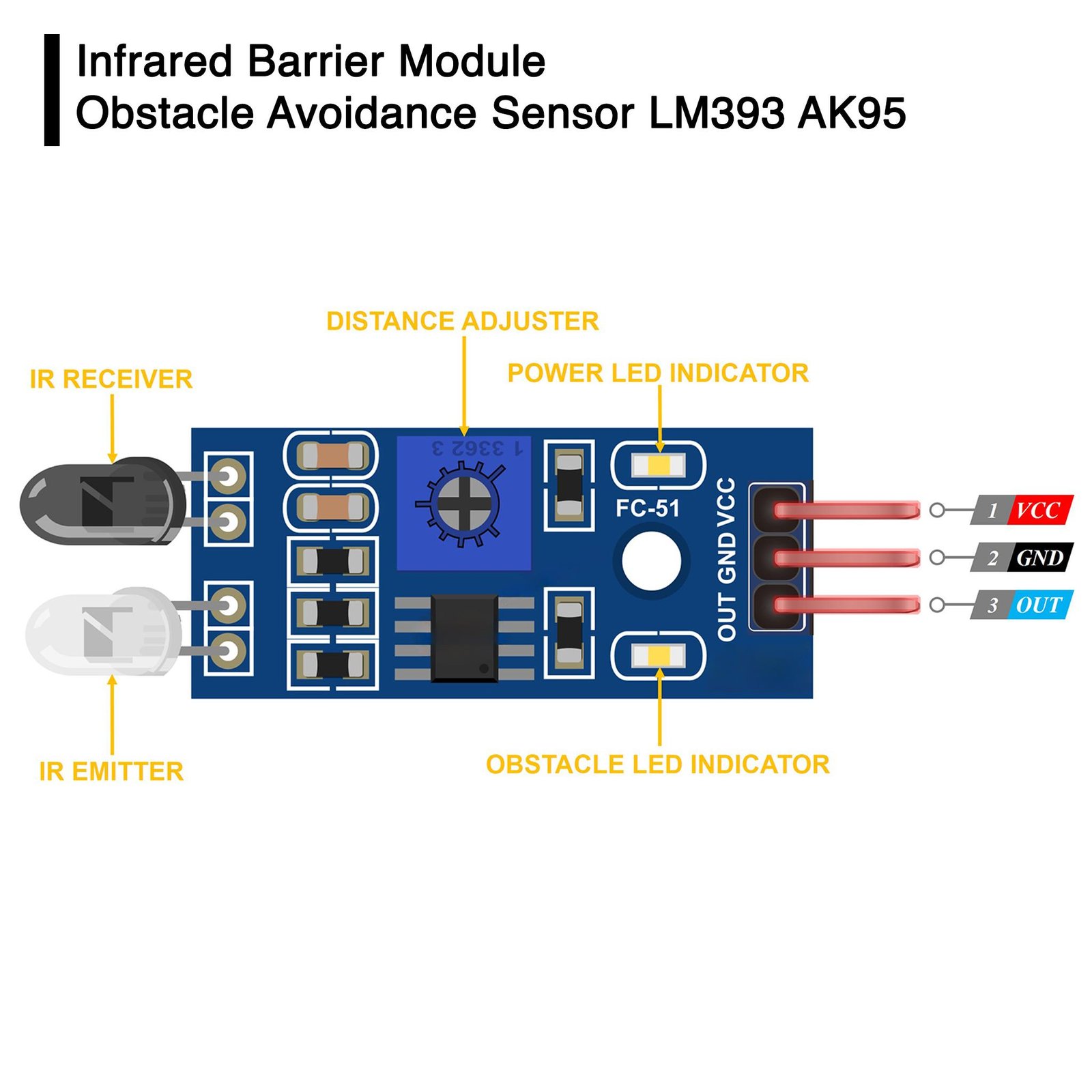

Diagram Koneksi

VCC: Catu daya (3-5V)

GND: Ground

OUT: Output digital (0 atau 1)
